Znanost i tehnologija oduvijek su nas hipnotizirale i činile nam život lakšim. Postoje brojne inovacije, male i velike - svaka služi jedinstvenoj svrsi. Ipak, nevjerojatan tehnološki proces je magnetska filtracija. Ovo se bavi čišćenjem tekućina i polutekućina uklanjanjem željeznih nečistoća pomoću magnetskih polja.
Postoje posebni uređaji - magnetske filtarske šipke - koje ovaj proces čine mogućim i jednostavnim. Ovaj se članak bavi magnetskim filterskim šipkama, svrhom kojoj šipka služi, specifikacijama, primjenama i još mnogo toga.
Započnimo.
Magnetska filtracija - objašnjenje
Magnetska filtracija odnosi se na proces uklanjanja čestica željeza iz proizvoda u tekućem ili polutekućem obliku pomoću jakih magneta. Posebni uređaji poznati kao magnetski filtri koriste se za učinkovito čišćenje i uklanjanje čestica. Najbolji aspekt je što su ovi filtri sami po sebi jednostavni za korištenje, mogu se dobro čistiti i mogu se ponovno koristiti.
Shvatimo kako magnetski filtri rade. Djeluje na vrlo jednostavan način. Magnetski filtar sastoji se od jakog magneta visokog intenziteta. Proces uključuje postavljanje filtra duž putanje tekuće ili polutekuće tvari.
Zatim se snažni magneti u filtru usmjeravaju na način da protok tekućine pada u smjeru magnetskog polja koje generiraju magneti. To omogućuje da se čestice željeza zalijepe za magnet i tako se odvoje. Filteri se zatim mogu očistiti i ponovno koristiti.
Magnetski filtri nude višestruke prednosti. Neki od njih uključuju
Ekološki prihvatljivo:Magnetski filtri vrlo su ekološki prihvatljivi jer ne samo da odvajaju čestice željeza već i upravljaju odlaganjem. Ne trebate poseban prostor za odlaganje otpada (tj. čestica željeza) jer se o svemu brine magnet.
Troškovi zbrinjavanja:Za rukovanje željeznim otpadom ne trebate ništa osim magnetskih filtara. Stoga smanjuje troškove zbrinjavanja.
Troškovi održavanja:Troškovi održavanja također nisu veliki jer se magnetski filtri lako čiste i mogu ponovno koristiti. Nema potrebe za dodatnim troškovima.
Što je magnetska filtarska šipka?

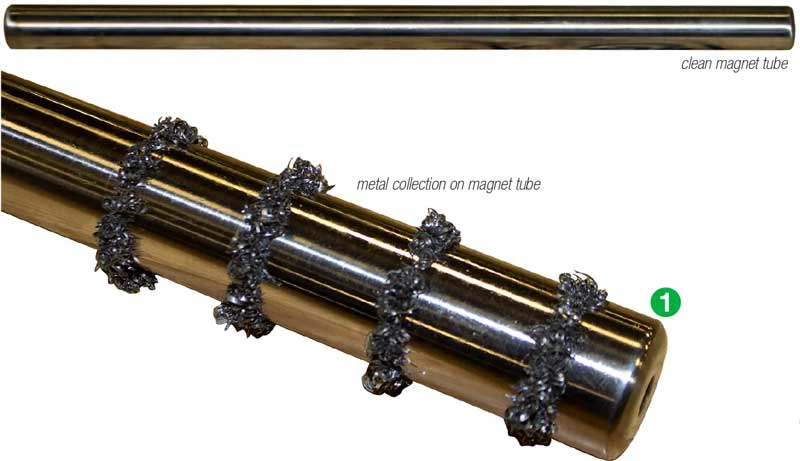

Magnetske filtarske šipke, poznate i kao magnetske šipke, šipke i cijevni magneti, učinkoviti su uređaji koji se fokusiraju na stvaranje jakog magnetskog polja kada se postave duž toka tekućine. Prvenstveno korištene za ulje i rashladne tekućine, ove šipke odvajaju nečistoće željeza privlačenjem magnetskog polja.

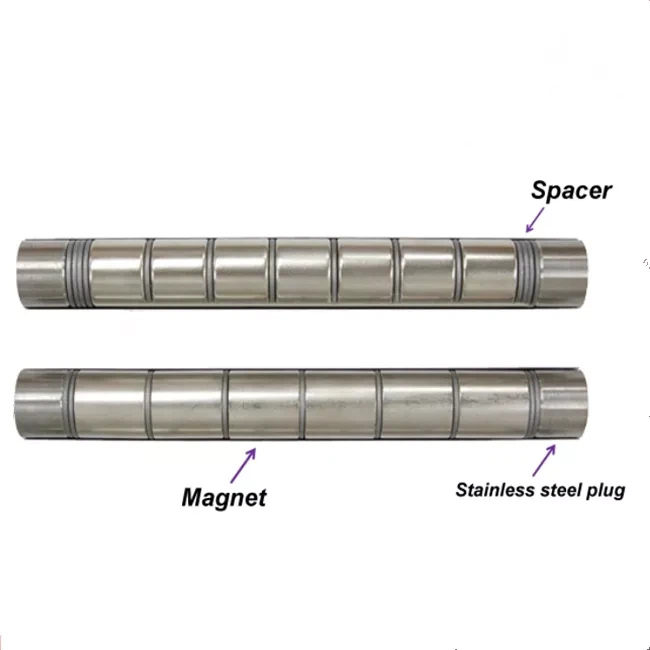

Magnetska filtarska šipka sastoji se od unutarnje magnetske jezgre i vanjskog poklopca. Magnetska jezgra uključuje magnetski blok i vodljivi magnetski sloj. Gustoća magnetskog toka šipke može se podesiti korištenjem vodljivih listova različite debljine.
Ove magnetske šipke nude nekoliko prednosti i služe za više namjena. Oni koriste različite kategorije magneta ovisno o vrsti željeznih nečistoća koje treba ekstrahirati. Neki često korišteni su
Neodimijski magnet: Ovo su magneti s neodimijskim jezgrom koji nude gotovo pet puta veće magnetsko polje visokog intenziteta, ali mogu raditi samo u temperaturnom rasponu od 80 Â stupnjeva i 120 Â stupnjeva.
Feritni magneti: Feritne magnetske jezgre također su korisne u magnetskoj filtraciji, posebno za zahtjeve gdje su radne temperature puno više, recimo iznad 150 stupnjeva.
Tablica: Različite vrste magneta koji se koriste u filtrima sa značajkama i prikladnošću
Vrsta magneta | Značajke | Pogodnost |
Neodim-željezo-bor | Najjači od svih poznatih magneta | Svi uvjeti |
Samarijev kobalt | Lomljivo, teško za proizvodnju | Pogodan za otporan na koroziju na visokim temperaturama |
Ferit/Keramika | Uglavnom od barijevog ili stroncijevog ferita, niske čvrstoće | Isplativ |
Aluminij-Nikal-Kobalt | Dobra obradivost, osjetljiv na demagnetizaciju | Uvjeti visoke opreznosti jer se lako uništi ako se ne skladišti pravilno |
Oba ova magnetska filtra nude lakše mogućnosti čišćenja i ponovne upotrebe. Ove magnetske filtarske šipke imaju rupe s navojem na oba kraja koje im omogućuju fiksiranje i pričvršćivanje.
Koje su osnovne svrhe magnetske filtarske šipke?
Magnetske filtarske šipke rade na principu korištenja magnetskih polja za izbacivanje željeznih nečistoća u proizvodima poput ulja, šećera itd. Željezna prašina dolazi u kontakt s magnetskom šipkom zbog snažnog privlačenja magnetskog polja.
Razmotrimo neke od primarnih svrha magnetske filtarske šipke.
• Magnetske filtarske šipke ili cijevi omogućuju vam odvajanje čestica željeza ili nečistoća od raznih tvari poput ulja, žitarica, plastike i drugih s manje vlage. To igra značajnu ulogu u zaštiti vaših proizvoda i predmeta od kvarenja i pomaže u njihovom pravilnom skladištenju dok se ne prodaju kupcima.
• Magnetske šipke smanjuju rizik od oksidacije ulja. Poznata je činjenica da čestice željeza služe kao ključni katalizator i pojačavaju oksidacijske tendencije ulja. To zauzvrat rezultira preuranjenom oksidacijom ulja koja dovodi do korozije. Drugim riječima, ako se magnetske šipke povremeno koriste za čišćenje ulja, nečistoće željeza se uklanjaju i na taj način poboljšavaju vijek trajanja ulja.
• Cijevni magneti i šipke mogu se svakodnevno vizualno pregledavati bez potrebe da ih se vadi iz filtra. Osim toga, moguće je izmjeriti njihovu učinkovitost dok je stroj u radu. Stoga pomažu u uklanjanju nečistoća i praćenju stanja.
• Magnetske šipke uklanjaju potrebu za protokom ulja, što je potrebno u slučaju konvencionalnih filtara. Tradicionalni filtri zahtijevaju protok ulja i pumpu bez kojih ne mogu smanjiti trošenje ili produljiti vijek trajanja ulja. Nasuprot tome, cijevni magneti samo trebaju ulje da se potresa i kreće u spremniku, što rezultira transportom čestica na površinu magnetskog separatora.
• Cijevni magneti pomažu u gravitacijskim odvodnim vodovima gdje se ulje kreće dolje u spremnik kroz odvodne vodove zbog gravitacije. Budući da je tlak ulja nizak, postaje teško locirati idealnu filtraciju na ovim odvodima kako bi se uočili istrošeni ostaci prije nego što uđu u spremnik. S magnetskim filterskim šipkama, protok nije ograničen, što omogućuje izravno uklanjanje čestica kroz odvode ulja.
Specifikacije, dizajn i radna temperatura
Tehnički podaci
Magnetske šipke dolaze u različitim veličinama, dimenzijama i oblicima. Ovisno o njihovoj primjeni, kao što je industrija za koju se koriste ili vrsta proizvoda gdje će se primjenjivati, moraju se odabrati odgovarajuće šipke. Obično su magnetske filtarske šipke dostupne u veličinama od 10 mm, 25 mm i 50 mm u promjeru.
Duljina magnetske šipke može varirati od nekoliko inča do nekoliko stopa ovisno o zahtjevima.
Što se tiče oblika, ove šipke su općenito okrugle, kvadratne ili pravokutne. Opet, izbor cijevnog magneta na temelju oblika i veličine ovisi o svrsi za koju su namijenjeni.
Iako se ove pojedinosti odnose na magnetske šipke, za same magnete morate uzeti u obzir dva glavna čimbenika. To su veličina željeznih nečistoća koje treba uhvatiti i brzina protoka tekuće tvari.
Oblikovati
Za projektiranje magnetske šipke potrebno je odabrati različite promjere koji odgovaraju relevantnoj maksimalnoj specifičnoj Gaussovoj vrijednosti.
Osim toga, što se tiče duljine, štap se može prilagoditi na bilo koju duljinu na temelju zahtjeva.
Radna temperatura
Za učinkovito funkcioniranje vaše magnetske šipke, osim veličine, oblika i aspekata dizajna, jednako je važna i temperatura na kojoj rade. Različite tvrtke nude štapove koji mogu raditi na različitim temperaturnim rasponima koji ispunjavaju različite zahtjeve. Neophodno je da jasno raspravite svoje potrebe i zatim dođete do idealnog izbora uzimajući u obzir relevantne temperaturne uvjete.
Primjena magnetske filtarske šipke
Magnetska filtracija vrti se oko koncepta privlačenja čestica željeza u tekućini poput ulja pomoću snage magnetskog polja. Magnetske filtarske šipke su stalno postavljene u smjeru protoka tekućine. Šipka je postavljena na način da se tekućina kreće oko nje i to tako blizu da svaka čestica željeza dođe u dodir sa šipkom i zalijepi se za nju.
Postoje različite primjene i prednosti magnetskih filtarskih šipki.
Iako se magnetska šipka koristi za čišćenje raznih tekućina, postoje određeni čimbenici poput vrste tekućine, čestica željeza, radne temperature itd. koji utječu na njezin odabir. Neke od primjena cijevnih magneta nalaze se u raznim industrijama.
Osim uklanjanja željeznih kontaminanata iz tekućih i polutekućih tvari, naširoko se koriste u zaštiti okoliša, kemijskoj industriji, građevinskim materijalima, keramici, plastici, farmaceutici, proizvodnji električne energije, ugljena i dr.
Točke koje treba imati na umu pri kupnji šipke/cijevi s magnetskim filterom
Većina cijevnih magneta izrađena je od cijevi od nehrđajućeg čelika 304 ili 316 ili od trajnih magneta. Cijena ovisi izravno o površinskom gaussu cijevi. Od svih vrsta, trajni magneti su najskuplji. Neki proizvođači prodaju magnete loše kvalitete po sniženim cijenama.
Magneti drugog razreda
To se odnosi na magnete debljine 3-10 mm koji su magneti visokih performansi, ali ih proizvođači prodaju po niskim cijenama. Budući da ti magneti nemaju pouzdane izvore, ne možete biti sigurni da će sljedeća serija koju kupite biti iste razine kvalitete.
Slomljeni magneti
Neki proizvođači koriste slomljene ili deformirane magnete koji stvaraju Gaussovu neravnu površinu. To jako utječe na učinkovitost. Oni zatvaraju te magnete u cijevi i to otežava otkrivanje prema vanjskom izgledu.
Tanje cijevi od nehrđajućeg čelika
Dok su SS304 i SS316 popularne i izdržljive cijevi od nehrđajućeg čelika koje se koriste za izradu magnetskih filtarskih šipki, neki proizvođači koriste cijevi puno manje debljine. Smanjena debljina nepovoljno utječe na vijek trajanja cijevi od nehrđajućeg čelika, što zauzvrat utječe na magnetske šipke.
Zaključak
Magnetske šipke služe za razne korisne primjene, od kojih je primarno uklanjanje željeznih nečistoća. Dolaze u različitim veličinama i oblicima, a njihova prikladnost ovisi o namjeni. Postoji više vrsta dostupnih magneta - neodimijski i feritni, koji su uobičajeni tipovi.
Iako cijevni magneti imaju različite prednosti i primjene, ključno je imati na umu određene točke prije donošenja odluke o kupnji. Pazite da kupujete samo od pouzdanih proizvođača.
Za više informacija o magnetskim filtrima, slobodno nas kontaktirajteovdje.
