Magnetski sustav stezanja za brzu promjenu kalupa

Opis

Magnetski sustav stezanja za brzu promjenu kalupa primjenjuje se na stroj za brizganje, stroj za tlačno lijevanje, stroj za probijanje i stroj za okretanje putem magnetske ploče kompatibilne s izmjenjivačem kalupa kako bi se postigla sigurna, brza i prikladna zamjena za velike kalupe, kako bi se postigao učinak brza promjena kalupa.

Sustav magnetskog stezanja koristi se za fiksiranje kalupa na stroju za brizganje. Magnetna ploča je dizajnirana za tradicionalni stroj za brizganje i daje rješenje za dugo radno vrijeme na kalupima za izmjenu, složen rad i nisku sigurnost. Ovaj sustav koristi sisalj s trajnim magnetom kao fiksnu ploču i pokretnu ploču, samo jednostavnim radnjama magnetizacije i demagnetizacije, popravit će i promijeniti kalup, koji doista može promijeniti kalup za 3 minute. Stroj za brizganje s magnetskom pločom poboljšao je vrijeme promjene kalupa na 3 minute, ali bez promjene izvorne strukture, praktičan je i prikladan.

Magnetski sustav stezanja za promjenu kalupa prikladan je za 50-4000tone strojeva za brizganje. Također se obično koristi u procesima strojne obrade dijelova školjke u industriji aparata, elektroničkoj industriji i automobilskoj industriji.

Opis magnetskog predloška

1. Razvodna kutija

2. Sustav kontrole toka

3. Znakovi upozorenja

4. Senzor blizine

5. Senzor temperature

6. Rupa za izbacivanje

7. Rupa za pričvršćivanje

8. Natpisna pločica

9. Uklonjivi prsten za lociranje

10. Detekcija magnetskog zasićenja

Značajke sustava magnetskog stezanja za brzu promjenu kalupa

S ovim magnetskim steznim sustavom korisnici dobivaju neusporedive prednosti uključujući:

• standardizirani kalupi nisu potrebni

• visina steznog ruba i oblik kalupa nisu potrebni

• kraći zastoji, niži troškovi postavljanja

• povećana produktivnost

• stezanje u jedva pristupačnim položajima bez problema

• nema smanjenih steznih površina

• nadzor procesa i time apsolutnu sigurnost

• sila stezanja na cijeloj površini kalupa

• stezanje bez deformacije osnovne ploče

• smanjeni troškovi održavanja

Princip elektro-trajnog magneta

Elektromagnetska zavojnica uključena je 0.5 sek.

Pol Alnico magneta je obrnut.

Neodimijski magnet i Alnico magnet postaju polarni.

Magnetski tok magneta emitira se na površini magnetske jezgre. Dakle, stezanje kalupa.

Elektromagnetska zavojnica uključena je 0.5 sek.

Pol Alnico magneta je obrnut.

Magnetski tok neodimijskog magneta i Alnico magneta ne emitira se s površine magnetske jezgre. Na taj način otpušta kalup.

Sigurnost-Magnetska sila ostaje trajno nakon magnetiziranja

Ušteda energije - Preko 95 posto uštede energije

Brzo – ušteđeno je više od 90 posto vremena

Dulji vijek trajanja - IP67 vodootporan

Veća magnetska sila jamči idealno stezanje na kalupu

Bez održavanja - Za predložak nisu potrebni rezervni dijelovi

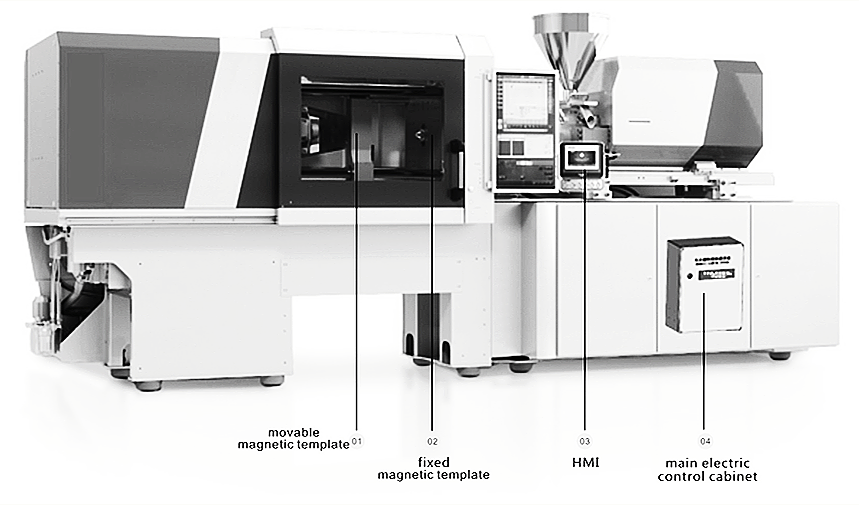

Shema instalacije

Magnetski sustav stezanja za kalupe ima 8 sigurnosnih atributa koji ga čine posebno učinkovitim i sigurnim.

1. Detekcija bliskosti

U stanju promjene u kalupu, površina kalupa treba biti u punom kontaktu i čvrsto je stegnuta magnetskim pločama sa svake strane, bez razmaka u intervalima.

2. Detekcija magnetskog toka

Puštanje stroja se daje samo ako izmjereni magnetski tok, nakon magnetiziranja, dosegne standardnu ​​minimalnu unaprijed definiranu sigurnosnu vrijednost. Ako to nije slučaj, prikazuje se pogreška. Ako se tijekom postupka brizganja vrijednost magnetskog toka minimalno smanji, stroj se odmah zaustavlja.

3. Detekcija temperature

Kako bi se spriječila demagnetizacija magnetskih ploča uzrokovana ekstremno visokom temperaturom, detekcija temperature je dizajnirana da pošalje alarmni signal ako temperatura premašuje standardnu ​​vrijednost.

4. Detekcija vrijednosti pulsne struje

U fazama MAG i DEMAG, upravljački sustav prati vrijednost impulsne struje i šalje uspješan signal tek kada pulsna struja dosegne potrebnu vrijednost.

5. Detekcija dislokacije plijesni

Senzor dislokacije kalupa detektira mjesto kalupa u stvarnom vremenu u stanju ubrizgavanja i šalje alarmni signal ako dođe do blagog klizanja kalupa, kako bi se zaustavio proces oblikovanja.

6. Detekcija udaljenosti

Samo kada je razmak između kalupa i magnetskih ploča manji od 0.2 mm, kontroler će odobriti nastavak MAG i DEMAG faza, inače će se poslati alarmni signal za zaustavljanje rada stroja za brizganje plastike .

7. Interlock Control System

Ovaj upravljački sustav interlock omogućit će stroju za ubrizgavanje da radi samo pod uvjetom da su svi detekcijski signali normalni, s uspješno magnetiziranim i pokretnim i fiksnim magnetskim pločama i ključem prebačenim u stanje ubrizgavanja.

8. Dizajn ključa s promjenom stanja

Korištenje tipke za prebacivanje između stanja promjene kalupa i stanja ubrizgavanja. Operacija demagnetizacije bit će važeća samo s istovremeno pritisnutim ključem u stanje promjene kalupa i tipkom DEMAG. Ako je ključ prebačen u stanje ubrizgavanja, rad MAG i DEMAG se ne može postići.
